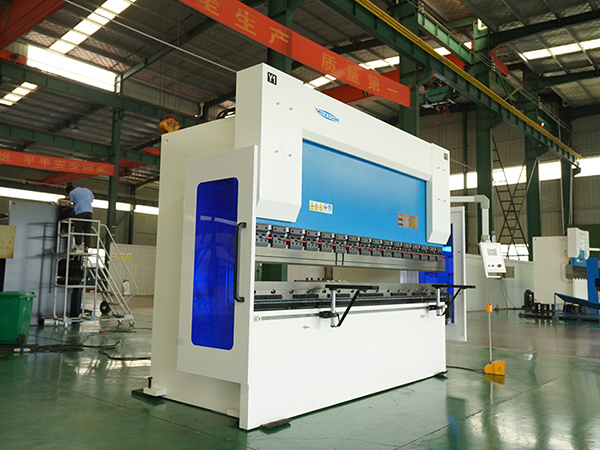

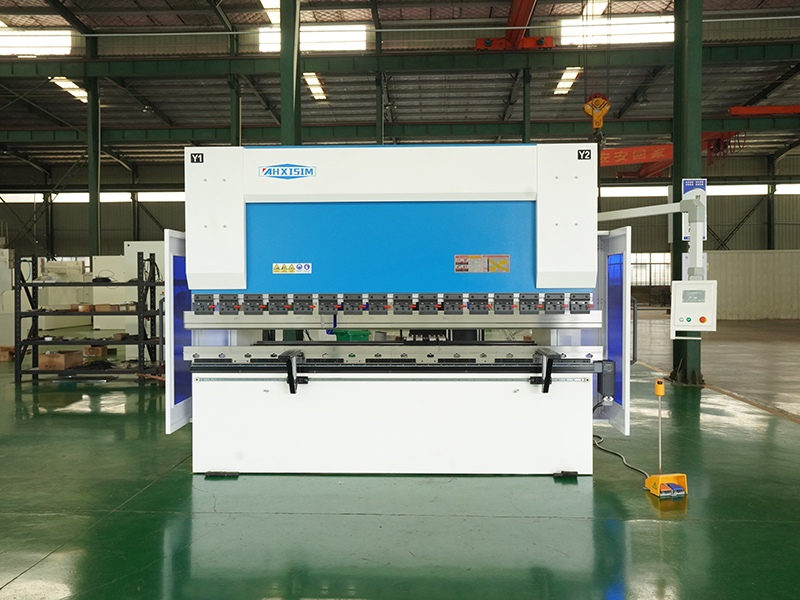

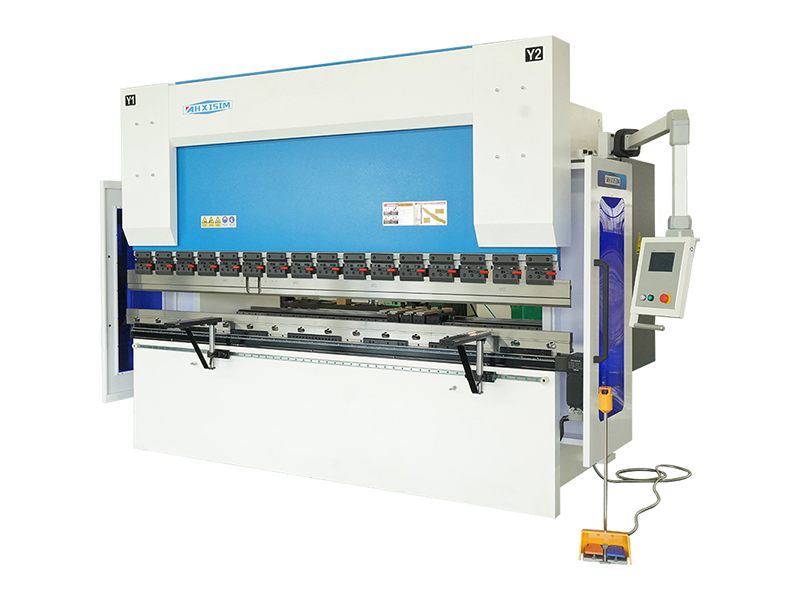

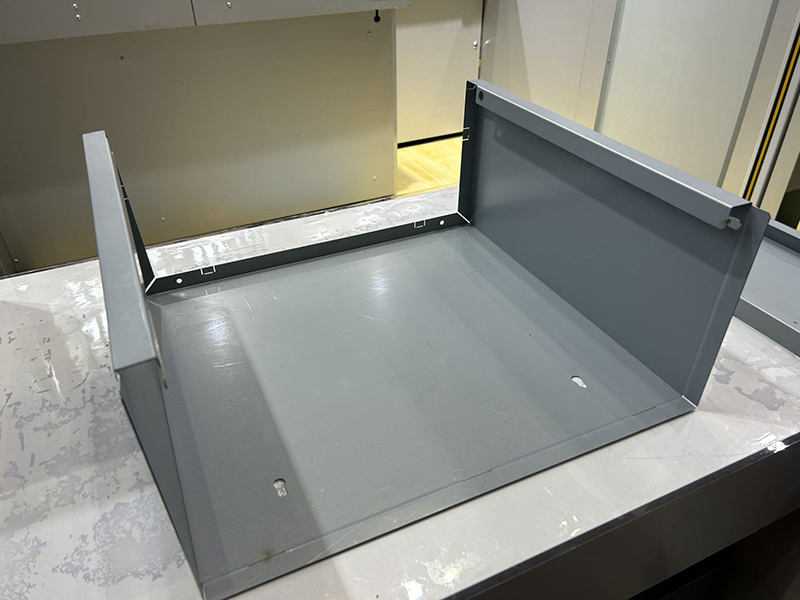

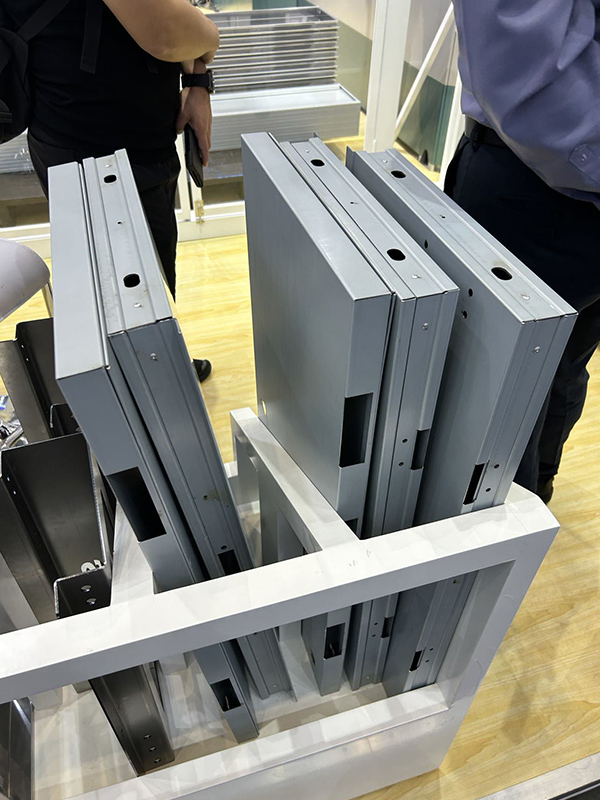

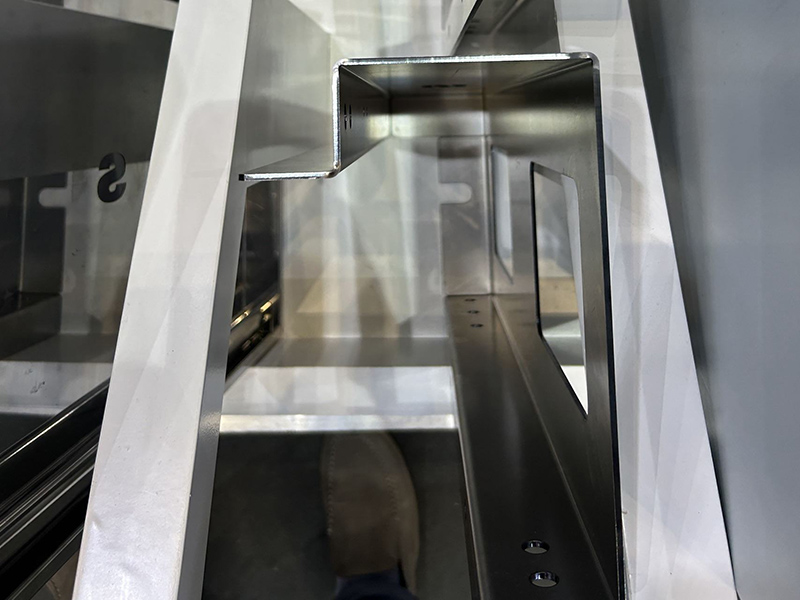

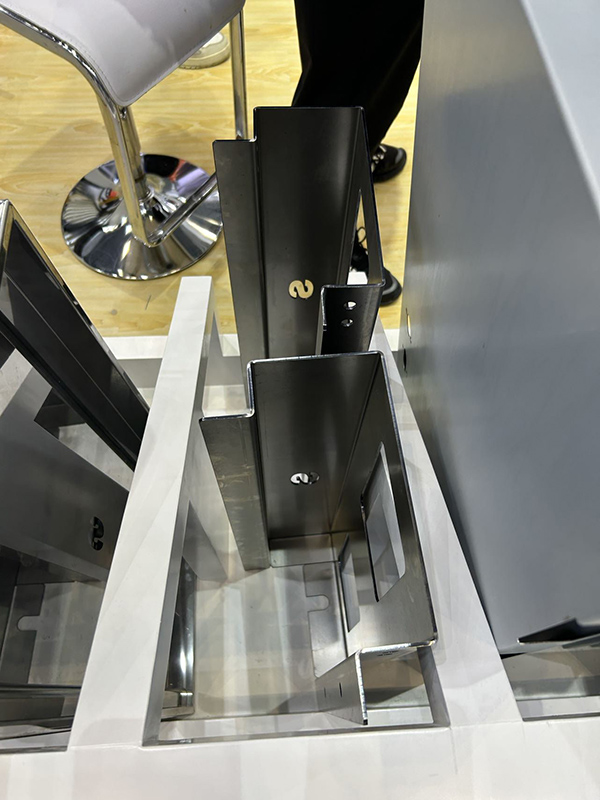

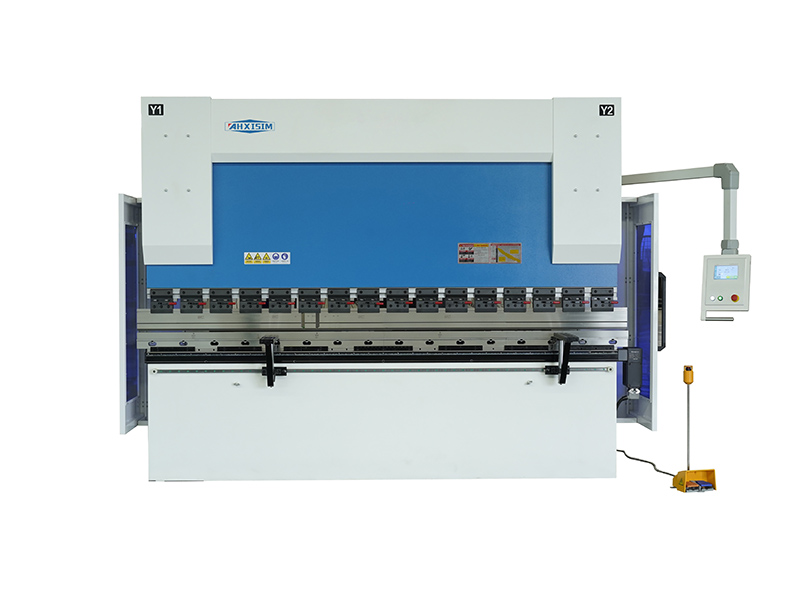

Данный листогибочный пресс оснащен гидравлическим приводом, а цилиндры управляют вертикальным движением пуансона и матрицы. Сварная рамная конструкция обеспечивает прочность и легкую эксплуатацию.
Гибочный пресс использует усовершенствованную систему синхронизации, интегрирующую решетчатую линейку на С-образной раме, систему управления ЧПУ и пропорциональный клапан для формирования замкнутого контура сервоуправления. Это обеспечивает точное управление скоростью и положением ползуна, поддерживая параллельность и повторяемую точность позиционирования.
Листогибочный пресс оборудован системой числового программного управления (ЧПУ) моделей CT-8, CT-12, CT-15, DA-53T, DA-58T и поддерживает управление до 12 осями, включая оси Y1, Y2, X, R и V. Дополнительно предусмотрены устройства автоматической смены инструмента, роботизированные манипуляторы и оси компенсации прогиба, что обеспечивает широкие возможности адаптации к различным производственным задачам.

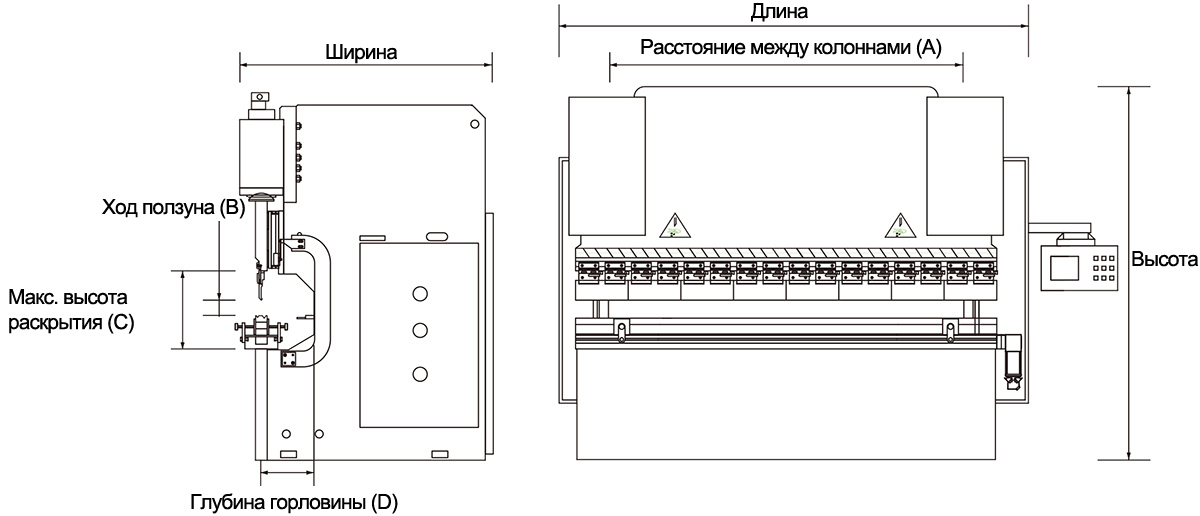

| Модель | Номинальное давление (кН) | Длина рабочего стола (мм) | Расстояние между колоннами (мм) (A) | Ход ползуна (мм) (B) | Макс. высота раскрытия (C) | Глубина горловины (мм) (D) | Высота рабочего стола (мм) | Скорость быстрого спуска (мм/с) | Скорость возврата (режим низкой скорости) (мм/с) | Скорость обратного хода (мм/с) | Мощность главного двигателя (кВт) | Объем масляного бака (Л) | Ход заднего упора по оси X | Вес |
| XSM 50/1500 | 500 | 1500 | 1200 | 165 | 420 | 250 | 850 | 250 | 10 | 200 | 5.5 | 180 | 600 | 3.7T |
| XSM 80/2500 | 800 | 2500 | 2100 | 165 | 420 | 250 | 930 | 230 | 10 | 180 | 7.5 | 280 | 600 | 5.8T |
| XSM 110/3200 | 1100 | 3200 | 2700 | 205 | 460 | 400 | 930 | 220 | 10 | 160 | 7.5 | 300 | 600 | 7.8T |
| XSM 130/3200 | 1300 | 3200 | 2700 | 205 | 460 | 400 | 930 | 200 | 10 | 160 | 11 | 300 | 600 | 8.6T |
| XSM 170/3200 | 1700 | 3200 | 2700 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 11 | 400 | 600 | 10.8T |
| XSM 220/3200 | 2200 | 3200 | 2700 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 18.5 | 400 | 600 | 11.5T |
| XSM 250/3200 | 2500 | 3200 | 2700 | 250 | 520 | 405 | 900 | 140 | 8 | 100 | 18.5 | 450 | 600 | 16.5T |
| XSM 320/3200 | 3200 | 3200 | 2600 | 250 | 520 | 405 | 900 | 130 | 8 | 100 | 22 | 500 | 600 | 17.6T |
| XSM 400/3200 | 4000 | 3200 | 2600 | 300 | 540 | 405 | 900 | 120 | 7 | 90 | 30 | 650 | 600 | 20.5T |
| XSM 110/4000 | 1100 | 4000 | 3300 | 205 | 460 | 400 | 930 | 220 | 10 | 160 | 7.5 | 350 | 600 | 8.8T |
| XSM 130/4000 | 1300 | 4000 | 3300 | 205 | 460 | 400 | 930 | 200 | 10 | 160 | 11 | 350 | 600 | 9.5T |
| XSM 170/4000 | 1700 | 4000 | 3300 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 11 | 450 | 600 | 11.5T |
| XSM 220/4000 | 2200 | 4000 | 3300 | 205 | 460 | 400 | 930 | 180 | 10 | 130 | 18.5 | 450 | 600 | 12.8T |
| XSM 250/4000 | 2500 | 4000 | 3300 | 250 | 520 | 405 | 900 | 140 | 8 | 100 | 18.5 | 450 | 600 | 18T |
| XSM 320/4000 | 3200 | 4000 | 3200 | 250 | 520 | 405 | 900 | 130 | 8 | 100 | 22 | 500 | 600 | 19.6T |
| XSM 400/4000 | 4000 | 4000 | 3200 | 300 | 540 | 405 | 900 | 120 | 7 | 90 | 30 | 650 | 600 | 22T |
| XSM 170/6000 | 1700 | 6000 | 5000 | 205 | 460 | 405 | 1250 | 180 | 10 | 110 | 15 | 500 | 600 | 18.8T |
| XSM 250/6000 | 2500 | 6000 | 5000 | 250 | 520 | 405 | 1250 | 180 | 8 | 100 | 22 | 580 | 600 | 22T |
| XSM 320/6000 | 3200 | 6000 | 5000 | 250 | 520 | 405 | 1250 | 130 | 8 | 90 | 26 | 650 | 600 | 28T |
| XSM 400/6000 | 4000 | 6000 | 5000 | 300 | 560 | 405 | 1250 | 120 | 7 | 80 | 30 | 750 | 600 | 36T |

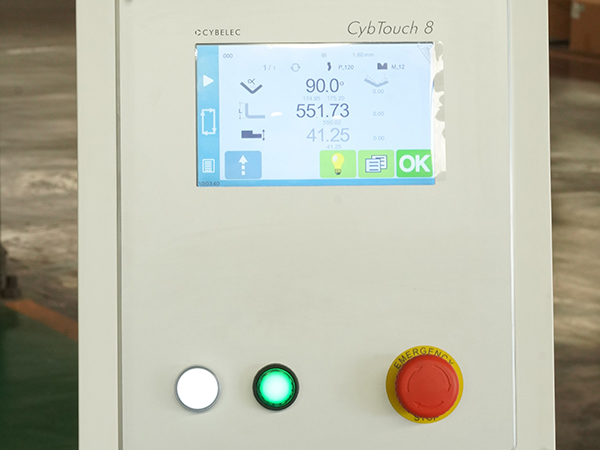

Система CybTouch 8 оснащена экраном высокого разрешения с интегрированными функциями. Интерактивный сенсорный экран имеет несколько крупных кнопок, интуитивно понятную компоновку, систему онлайн-поддержки и различные автоматизированные функции, что обеспечивает непрерывное руководство для операторов.

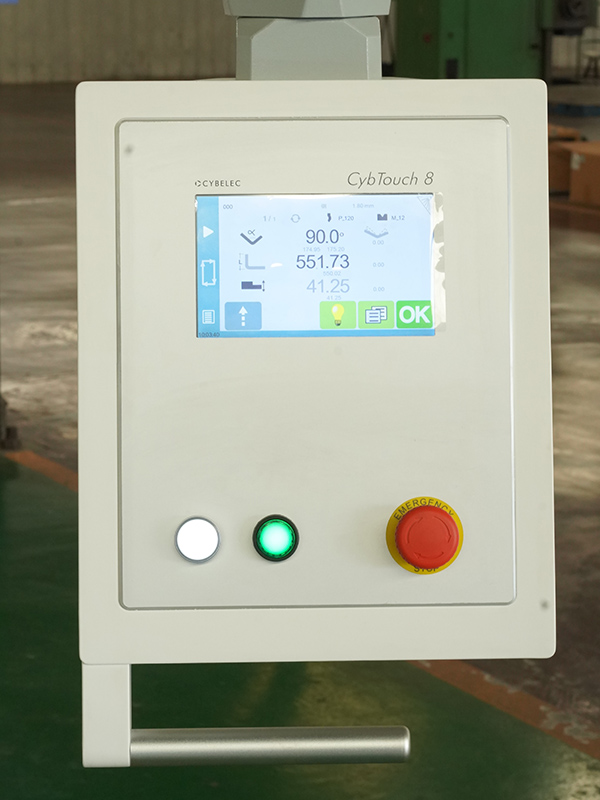

Разработанная для простоты использования система CybTouch 8 может быть установлена на поворотный кронштейн, что удобно для эксплуатации.
Гибочный станок оснащен системой компенсации прогиба с ЧПУ, что повышает точность гибки и обеспечивает точные углы. Стандартная конфигурация включает механическую систему компенсации прогиба для оптимальной производительности.

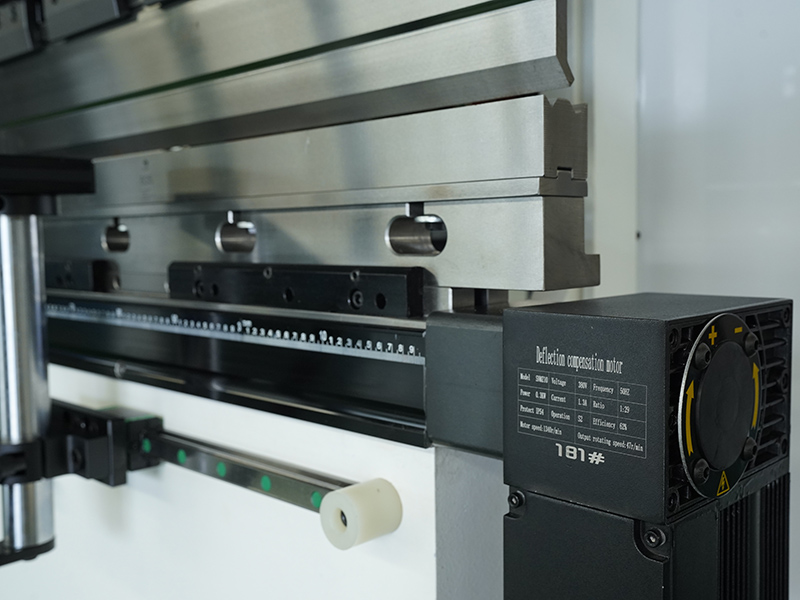

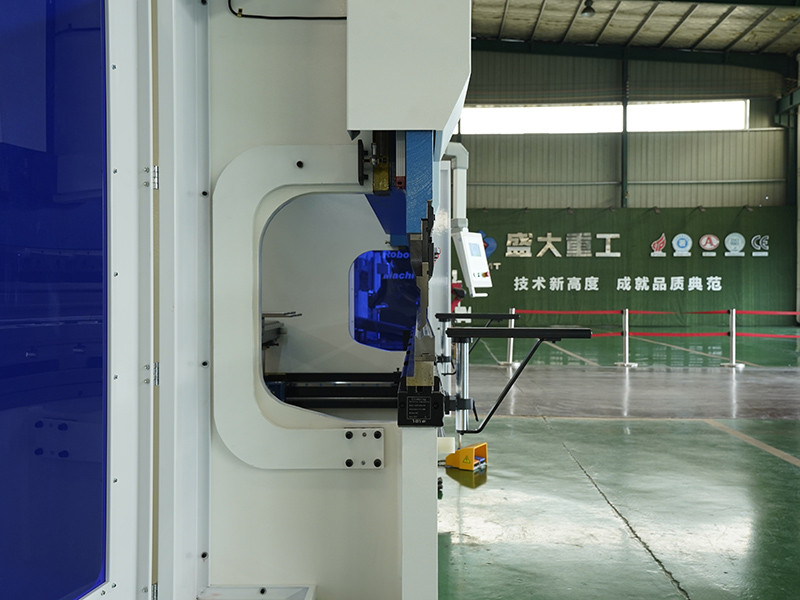

Решетчатая линейка устанавливается на С-образной раме в положении горла, что позволяет осуществлять микрокомпенсацию деформации под высоким давлением. Данная конструкция позволяет более точную гибку.

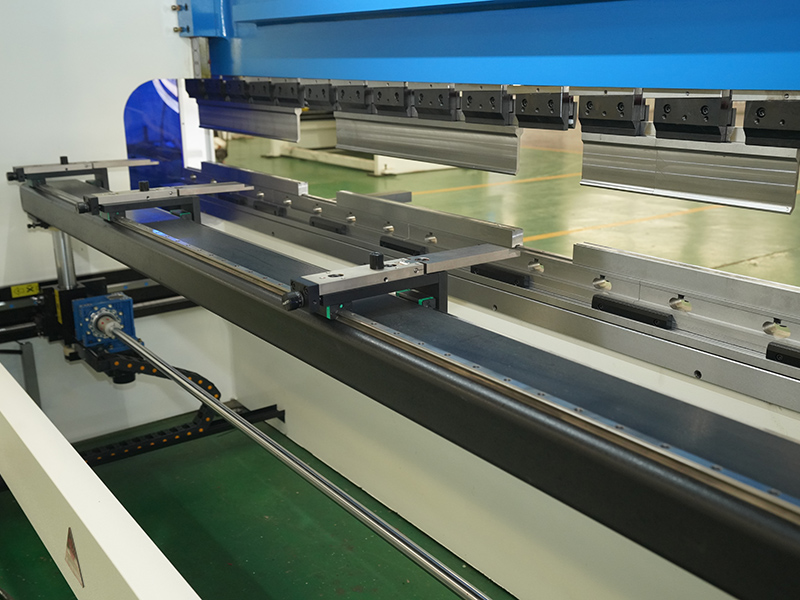

Задний упор оснащен шариковым винтом, линейной направляющей и регулируемым подъемным упором, что обеспечивает плавное и точное позиционирование. Стандартная конфигурация включает оси X и R с ЧПУ-управлением, пальцами заднего упора, которые можно регулировать в поперечном направлении для адаптации к различной ширине материала. Также включен ручной механизм тонкой настройки для повышения точности.
Балка заднего упора проходит отжиг и обрабатывается на портальном обрабатывающем центре, что обеспечивает высокую стабильность и точность.

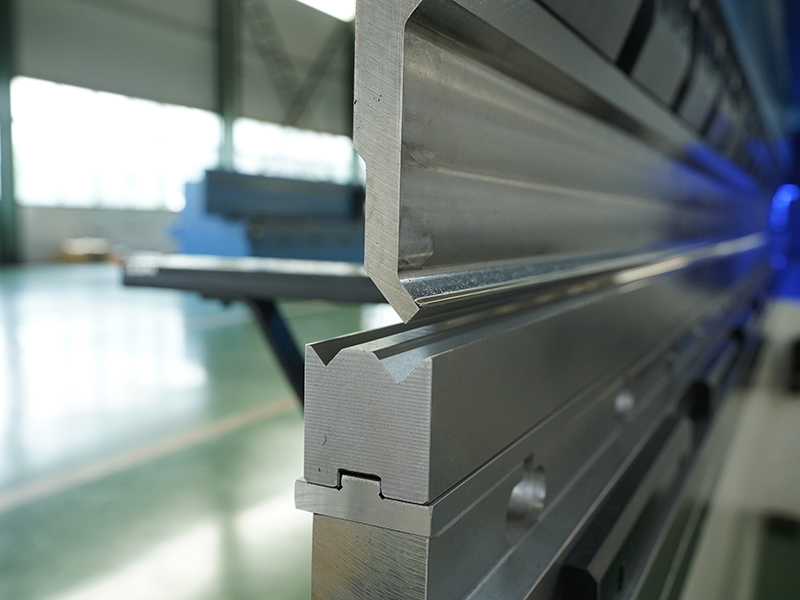

Пуансон изготовлен из кованной легированной стали, а также проходит обработку с использованием ЧПУ. Поверхность может быть обработана черным оксидным покрытием для предотвращения ржавчины. Инструмент поставляется в виде отдельных сегментированных элементов.
Матрица имеет концентрическую конструкцию, обеспечивающую высокую эффективность при открытии, что оптимизирует производительность.

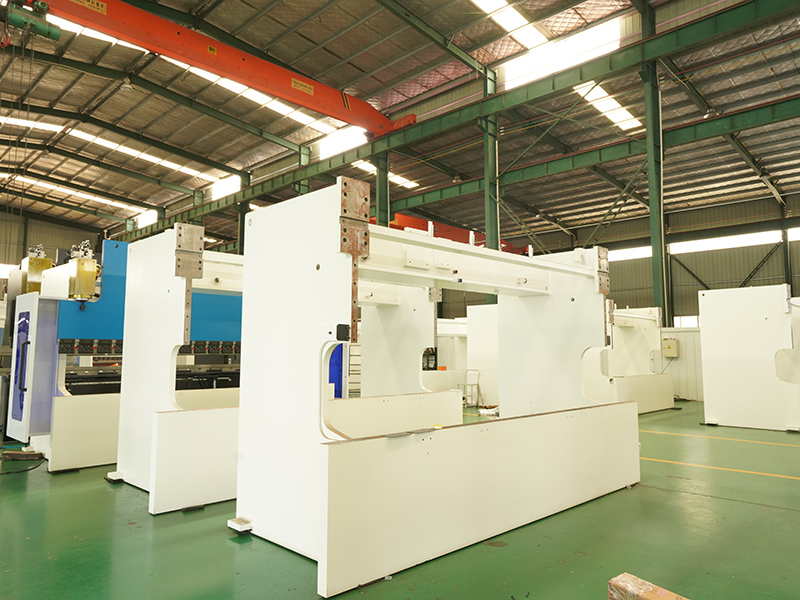

Рама гибочного пресса выполнена в сварном исполнении, колоннами с правой и левой стороны, масляным баком, рабочим столом и нижней балкой. Такая конструкция обеспечивает высокую прочность, устойчивость и точность.
Вся рама обрабатывается на напольном расточном станке, что гарантирует высокую точность и прочность структуры. Это в свою очередь делает установку и калибровку более эффективной.
Конструкция станины, оптимизированная с помощью углубленного анализа методом конечных элементов (МКЭ), разработана для сведения к минимуму деформаций при сохранении максимальной жесткости и прочности.
